Ondas Guiadas (GWUT)

GWUT

¿Qué es GWUT?

Las Ondas Guiadas (Guided Wave Ultrasonic Testing - GWUT) es una tecnología de inspección de largo alcance para tuberías. Utiliza un anillo de transductores que generan ondas ultrasónicas de baja frecuencia que viajan a lo largo de la tubería, permitiendo inspeccionar decenas de metros desde un solo punto de acceso.

Contamos con equipo Teletest Focus+ con capacidad de inspeccionar hasta ±150 metros en condiciones favorables. Ideal para tuberías enterradas, aéreas, con aislamiento y en cruces de carretera.

Aplicaciones

  • Inspección de ductos enterrados sin excavación
  • Detección de corrosión bajo aislamiento (CUI)
  • Evaluación de tuberías en cruces de carretera y ríos
  • Monitoreo de líneas de proceso en refinerías
  • Inspección de risers marinos y estructuras offshore

Equipo

  • Teletest Focus+ (20-100 KHz)

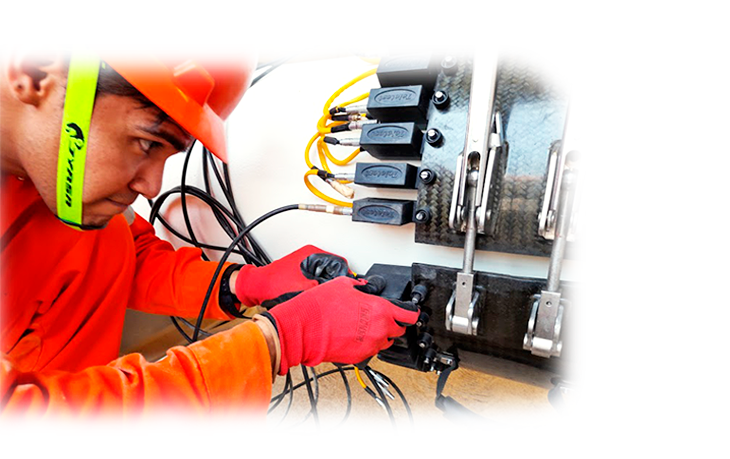

  • Collares inflables modulares multielemento
  • Software de adquisición y análisis WavePro
  • Transductores de 32 a 64 canales
  • Sistema de posicionamiento GPS integrado

Normas

ASTM E2775 API 1163 ASME B31G DNV RP-F101 ISO 18211

Resumen del Servicio

Método: GWUT

Certificación: ASNT NDT Level III

Años de experiencia: 30+

Pruebas realizadas: +100,000

Solicitar Cotización

Caso de Éxito

Proyecto: Inspección de ducto de 12" en Refinería Dos Bocas

Desafío: Ducto de 12" con 2 km de longitud, parcialmente enterrado y con múltiples soportes, donde el acceso directo era limitado a solo 3 puntos en todo el recorrido.

Solución VILLALVA: Ondas Guiadas con Teletest Focus+ desde los 3 puntos de acceso, cubriendo la totalidad del ducto. Identificación de zonas con corrosión activa.

Resultado: Detección de 12 zonas con pérdida de espesor >10%. Priorización de reparaciones evitando una parada no programada. Ahorro estimado: $2.5M USD.

Preguntas Frecuentes

¿Qué distancia puede inspeccionar GWUT?
En condiciones óptimas (tubería limpia, sin recubrimiento grueso), hasta ±150 metros desde un solo punto. En condiciones típicas de campo, entre ±30 y ±80 metros.
¿GWUT mide el espesor exacto de la pared?
No. GWUT detecta cambios en el espesor y clasifica la severidad, pero no proporciona mediciones puntuales precisas. Se utiliza como screening para identificar zonas que requieren inspección detallada con UT convencional.
¿Qué tipo de tuberías puede inspeccionar?
Tuberías de acero al carbón de 2" a 48" de diámetro, con o sin recubrimiento, enterradas o aéreas. No funciona en tuberías con recubrimientos muy gruesos o desprendidos.

¿Necesita una Inspección GWUT?

Nuestros técnicos certificados ASNT Level III están listos para atenderle.
